・・・・・ご用命・・・・・
カーナビとRカメラの取り付け。
これは、ハリアー用と箱に記載が・・・・。
アルパインの専用品です。Σ(･ω･ﾉ)ﾉ！
・・・・・作業・・・・・
シフト回りのパネルから外していきます。
オーディオ回りパネル外します。
左のコーナーパネルとグローブボックスを取外し。
↑
外した写真を撮り忘れました。(/ω＼)
TVアンテナとGPSアンテナの取り付け。
↑
TVアンテナ（助手席側）
↑
GPSアンテナ
『ステアリングスイッチ』『Rカメラ（純正コネクタ使用）』『電源コネクタ』『ラジオアンテナ』『車速信号』『バック信号』『サイドブレーキの信号・・・』等を配線します。
ナビ本体を取り付けます。

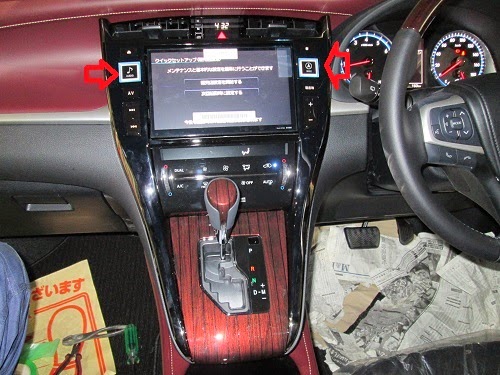

なんと、ナビ周りのパネルも専用品で、パネルにナビのスイッチが付いています。
ナビからパネルに接続コネクタが4個ありました。
画面も9インチで大きいです。(＾ω＾)
ナビ取り付けは終わったので、次はRカメラを取り付けます。
Rカメラは純正品を使用します。('ω')
Rカメラ取り付け位置のパネルを取り外します。

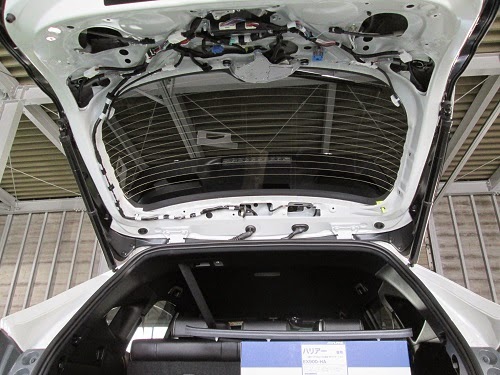

バックドアのパネルも取り外します。
Rカメラ配線用のグロメットを外します。
Rカメラを取り付けて、バックドア内側に配線を通します。
↑
グロメット部分
↑
Rカメラ純正用コネクタ
バックドアパネルとRカメラ取り付け用の専用パネルを組み付けます。
後は、ナビの設定をして作業完了です。
Rカメラも純正だったので、意外と簡単に作業できました。
おおよそ、作業時間は3時間ぐらいだと、思います。
画面も大きいし、羨ましいですね。(*^-^*)
