TVキット不良（アルファード）『エンジンチェックランプ点灯します。』('Д')

アルファード（ANH10W）入庫。

・・・・・依頼内容・・・・・

走行するとエンジンチェックランプが点灯するので点検。

・・・・・作業・・・・・

診断機で故障コードを点検確認します。

データ表示で、エンジンECUの車速の認識を点検します。

↑

走行しても０ｋｍ/ｈから動きません。

メータ裏で信号波形の確認をします。

↑

点検時はメータを取り付けて行います。

車速信号メータ入力側を点検します。

↑

波形も出ており、入力側は問題ありません。

次に車速信号メータ出力側を点検します。

↑

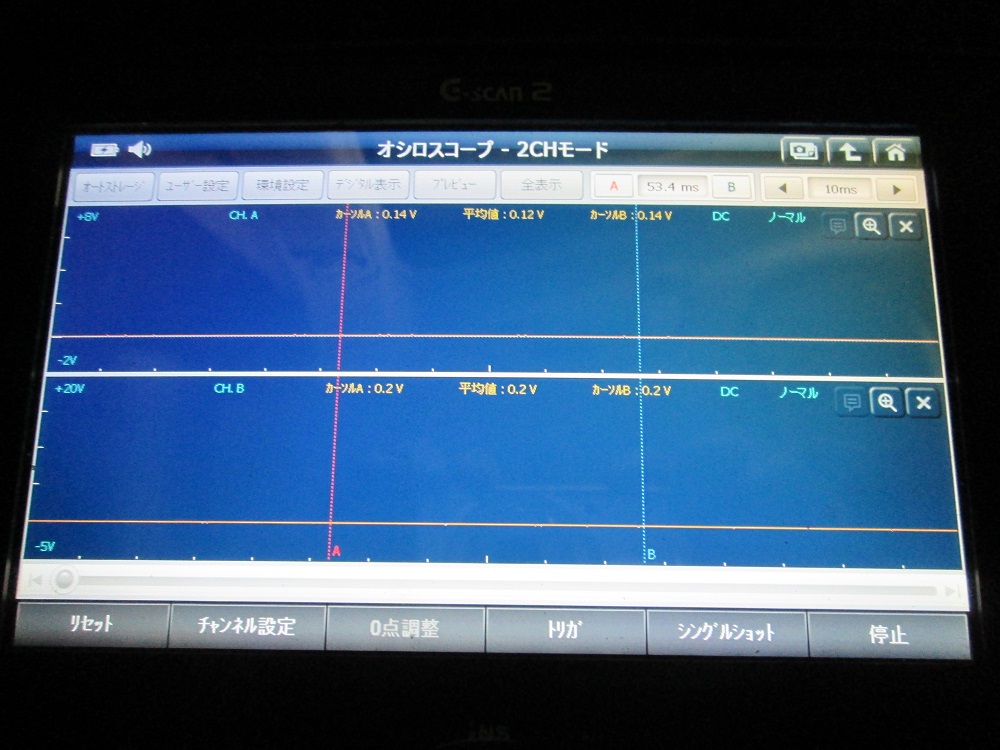

波形が出ていません。

※車速信号が『メータ』から『エンジンECU』に届いてないことでエンジンチェックランプが点灯するようです。



配線の点検もしておきます。

↑

断線は無いようです。

↑

ボデーとの短絡も無いようです。

メータが悪いのかな～。('Д')

そういえば、メータの横にスイッチがあったことを思い出しました。(/・ω・)/

↑

TVキットが付いているようなので点検します。

TVキットのスイッチを押すと・・・・。

↑

２１ｋｍ/ｈ出ています。

TVキットのスイッチを入れると正常になるようです。

※エンジンチェックランプも点灯しません。

TVキットが悪さをしているようです。

今回は、原因究明までなので作業はここで終了です。




気になったので、TVキットのメーカーさんに問い合わせてみました。

ナビ裏スペースが狭いところにTVキットを無理やり押し込んだりすると、配線や内部が短絡して不具合が起こる事例があるそうです。

今回の診断は、TVキット取り付け時の良い参考になりました。('Д')
