フューエルポンプＡＳＳＹ交換（アクティ）『エンジンがかかりません』(-ω-)/

アクティがレッカー車に引っ張られて入庫しました。

・・・・・ご用命・・・・・

走行中にエンジンが止まってかからなくなったので修理してほしい。

故障診断と修理の依頼です。(^_^)v

・・・・・作業・・・・・

エンジンルームを開けて点検していきます。

症状的に、燃料系が怪しいので燃料系から点検していきます。

フューエルポンプの作動音は聞こえるので、パルセーションダンパを外して、燃圧を見てみます。

今回は燃圧計の取り付け形状が合わず、取り付けできなかったので、吐出量を見て確認しました。

↑

赤線が液面の位置です。

整備書によると、フューエルポンプを１０秒動かすと１７０ｃｃぐらい出てくるようです。

今回は、なかなか燃料が出てこないので２０秒ぐらいフューエルポンプを回しました。

頑張ったけど、２５ｃｃぐらいしか出てきませんでした。

十分な燃料が来ていないようです。

フューエルポンプの出口でも試して見ましたが、ほとんど燃料が出てきませんでした。

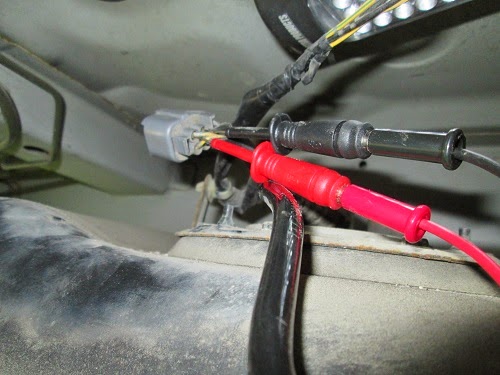

一応フューエルポンプの作動電圧とアース線を点検します。

作動電圧は１２．２９Ｖで問題なしです。

アース線は０．１Ωで、問題なしです。

原因は燃料タンク内の『フューエルポンプ』『フューエルフィルタ』『プレッシャーレギュレータ』に絞り込めました。

後は、外して点検かな～('Д')

な、なんとΣ(･ω･ﾉ)ﾉ！

中古のフューエルポンプＡＳＳＹでの交換とのことで、すべて一体での交換になりました。

点検せずに、済んで少し楽ができました。(^_^)v

後は、部品を交換するだけです。

やる気が沸いてきました。( ｀ー´)ノ

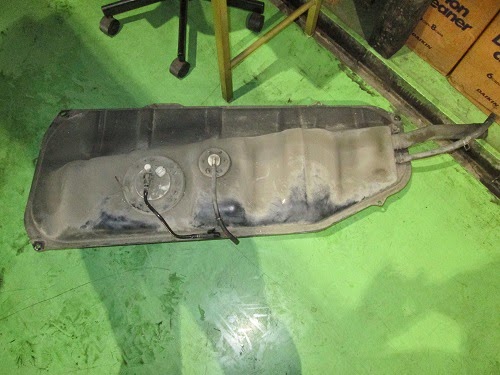

燃料タンクを降ろします。

フューエルポンプＡＳＳＹを交換します。

今回はＡＳＳＹ交換なので全部一体で交換します。

後は組み付けて、作動確認です。

エンジン始動して、走行テストも良好です。

燃料漏れも再度確認して、作業完了です。

ポンプ交換作業は約１時間程度で終わりました。

標準作業時間も1.2時間だし、こんなもんかな。('ω')

ナビとRカメラの取り付け（ハリアー）『アルパインの専用品です』Σ(･ω･ﾉ)ﾉ！

ハリアーが入庫しました。

・・・・・ご用命・・・・・

カーナビとRカメラの取り付け。

これは、ハリアー用と箱に記載が・・・・。

アルパインの専用品です。Σ(･ω･ﾉ)ﾉ！

・・・・・作業・・・・・

シフト回りのパネルから外していきます。

オーディオ回りパネル外します。

左のコーナーパネルとグローブボックスを取外し。

↑

外した写真を撮り忘れました。(/ω＼)

TVアンテナとGPSアンテナの取り付け。

↑

TVアンテナ（助手席側）

↑

GPSアンテナ

『ステアリングスイッチ』『Rカメラ（純正コネクタ使用）』『電源コネクタ』『ラジオアンテナ』『車速信号』『バック信号』『サイドブレーキの信号・・・』等を配線します。

ナビ本体を取り付けます。

なんと、ナビ周りのパネルも専用品で、パネルにナビのスイッチが付いています。

ナビからパネルに接続コネクタが4個ありました。

画面も9インチで大きいです。(＾ω＾)


ナビ取り付けは終わったので、次はRカメラを取り付けます。

Rカメラは純正品を使用します。('ω')

Rカメラ取り付け位置のパネルを取り外します。

バックドアのパネルも取り外します。

Rカメラ配線用のグロメットを外します。

Rカメラを取り付けて、バックドア内側に配線を通します。

↑

グロメット部分

↑

Rカメラ純正用コネクタ

バックドアパネルとRカメラ取り付け用の専用パネルを組み付けます。

後は、ナビの設定をして作業完了です。

Rカメラも純正だったので、意外と簡単に作業できました。

おおよそ、作業時間は3時間ぐらいだと、思います。

画面も大きいし、羨ましいですね。(*^-^*)

リヤアクスルキャリアブッシュ交換『交換できるの？』Σ(･ω･ﾉ)ﾉ！

今回は『リヤアクスルビーム』と『リヤアクスルキャリアブッシュ』の部品のみの入庫です。

・・・・・ご用命・・・・・

新品の『リヤアクスルビーム』に『ブッシュ』の打ち込み作業。

作業ができるか不安なので、古い部品を練習用でいただきました。

↑

赤○部分が『リヤキャリアブッシュ』の打ち込んである部分です。

整備書では専用工具を使って作業するようになっています。

もちろん、専用工具は持っていません。(>_<)

不安なので、今回は古い部品で練習してから、新品部品の組み付けをします。

・・・・・作業・・・・・

ブッシュに向きがあるので、マークを付けます。

プーラーを引っかけるために、ブッシュのリブ部（縁）を折り曲げます。

タガネで叩きました。

そこに、セパレータを無理やり取り付けて、プーラーで押し出します。

外れました。(^_^)v

外したは良いが、打ち込む方法が思いつきません。

専用工具が無いと無理なのか・・・・・・・。

こうなれば、最後の手段。

『リヤアクスルビーム』を担いで、油圧プレスで押し込みます。

良い感じに重量があります。

腰が・・・・。(;´Д｀)

何とか、ブッシュを打ち込めました。

ということで、練習は終わりです。


本番いきま～す。

新品アクスルビームに新品ブッシュを打ち込みます。

アクスルビームを担いで同じ要領で打ち込みます。

腰が～・・・・。(ノД`)・゜・。

無事、打ち込めました。(^_^)v

専用工具あると、簡単にできると思います。

湿布でも買って帰るかな・・・。(;´Д｀)
